| Quantity: | |
|---|---|
VQ
XLF
VP0025

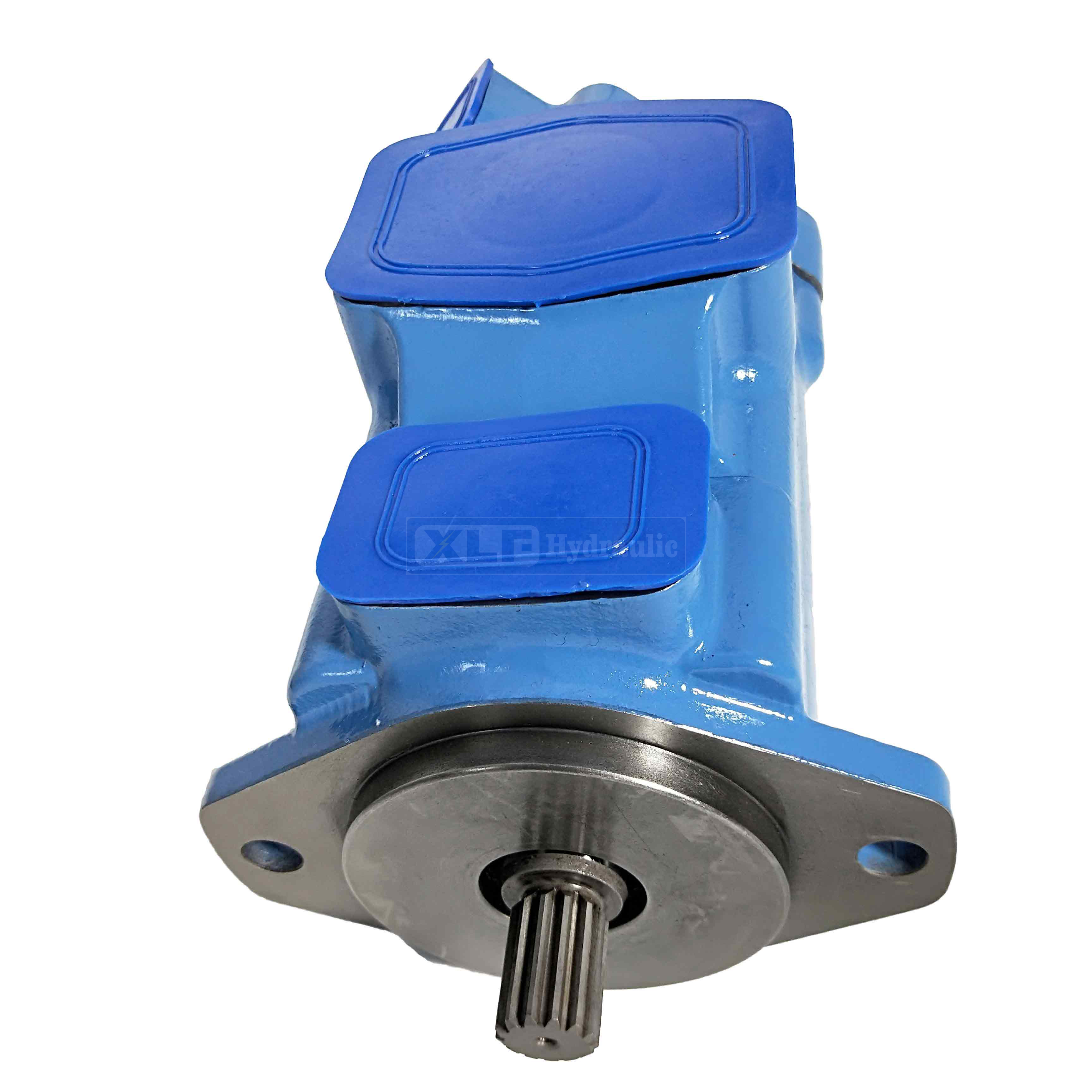

Product Description
| (F3-) | 25VQ | 19 | A | (F) | -1 | A | 30 |
| 前注 Note | 系列号 Series | 排量代号 Flow code | 油口连接 | 安装形式 | 轴伸形式 Shaft type | 出油口位置 Outlet Positions | 设计号 Design number |
| 无标记 No-marking 石油系油 Petroleum series oil 乳化液 emulsification fluid 水-乙二醇 water glycol-fluid F3:磷酸酯液 F3: phosphate ester fluid | 20VQ | 2、3、4、5、6、 7、8、9、10、 11、 12、 14 | A-SAE 4 螺栓法兰 4-bolt flange | 无标记 No-marking 法兰安装型 Flange Mounting F-脚座安装型 F-Foot Mountion | 1-平键轴 1-Str key 151-花键轴 151-Spline | （从泵的轴端看） (Viewed from cover end of pump) | 30 |
| 25VQ | 10、12、14、15、 17、19、21、25 | 1-平键轴 1-Str key 86-重型平键轴HD 86-HD str key 11-花键轴 11-Spline | A-进油口对面 A-Opposite inlet port | 20 | |||
| B-从进油口逆时针90° B-90° CCW from inlet | |||||||
| 35VQ | 21、 25、 30、 32、 35、38、45 | C-进油口同侧 C-Inline with inlet | |||||
| 45VQ | 42、 45、50、57、 60、66、75 | D-从进油口顺时针90° D-90° CW from inlet |
Product Description
| (F3-) | 25VQ | 19 | A | (F) | -1 | A | 30 |
| 前注 Note | 系列号 Series | 排量代号 Flow code | 油口连接 | 安装形式 | 轴伸形式 Shaft type | 出油口位置 Outlet Positions | 设计号 Design number |
| 无标记 No-marking 石油系油 Petroleum series oil 乳化液 emulsification fluid 水-乙二醇 water glycol-fluid F3:磷酸酯液 F3: phosphate ester fluid | 20VQ | 2、3、4、5、6、 7、8、9、10、 11、 12、 14 | A-SAE 4 螺栓法兰 4-bolt flange | 无标记 No-marking 法兰安装型 Flange Mounting F-脚座安装型 F-Foot Mountion | 1-平键轴 1-Str key 151-花键轴 151-Spline | （从泵的轴端看） (Viewed from cover end of pump) | 30 |
| 25VQ | 10、12、14、15、 17、19、21、25 | 1-平键轴 1-Str key 86-重型平键轴HD 86-HD str key 11-花键轴 11-Spline | A-进油口对面 A-Opposite inlet port | 20 | |||
| B-从进油口逆时针90° B-90° CCW from inlet | |||||||
| 35VQ | 21、 25、 30、 32、 35、38、45 | C-进油口同侧 C-Inline with inlet | |||||
| 45VQ | 42、 45、50、57、 60、66、75 | D-从进油口顺时针90° D-90° CW from inlet |
